Обзор

Насосы серии ZTC предназначены для непрерывной перекачки шлама с использованием более крупных частиц или частиц, чувствительных к разрушению.

Эта серия вихревых насосов без футеровки способна работать как с крупными, так и с очень мягкими частицами, особенно в тех случаях, когда существует ситуация разложения частиц.Внутренние профили большого объема в сочетании с утопленной открытой конструкцией рабочего колеса уменьшают взаимодействие частиц и ограничивают потенциальные засорения.

Утопленная конструкция рабочего колеса вместе с корпусом большого объема позволила расположить лопасти рабочего колеса за пределами общего пути потока жидкости.Это приводит к способности насоса перекачивать большие частицы, а также к очень низкому разложению частиц из-за ограниченного взаимодействия лопастей с перекачиваемой средой.

Технические характеристики

Диапазон размера нагнетания: от 50 до 250 мм [от 2 до 10 дюймов]

Расход до: 1600 м³/ч [7000 галлонов в минуту]

Напор: 31 м [100 футов]

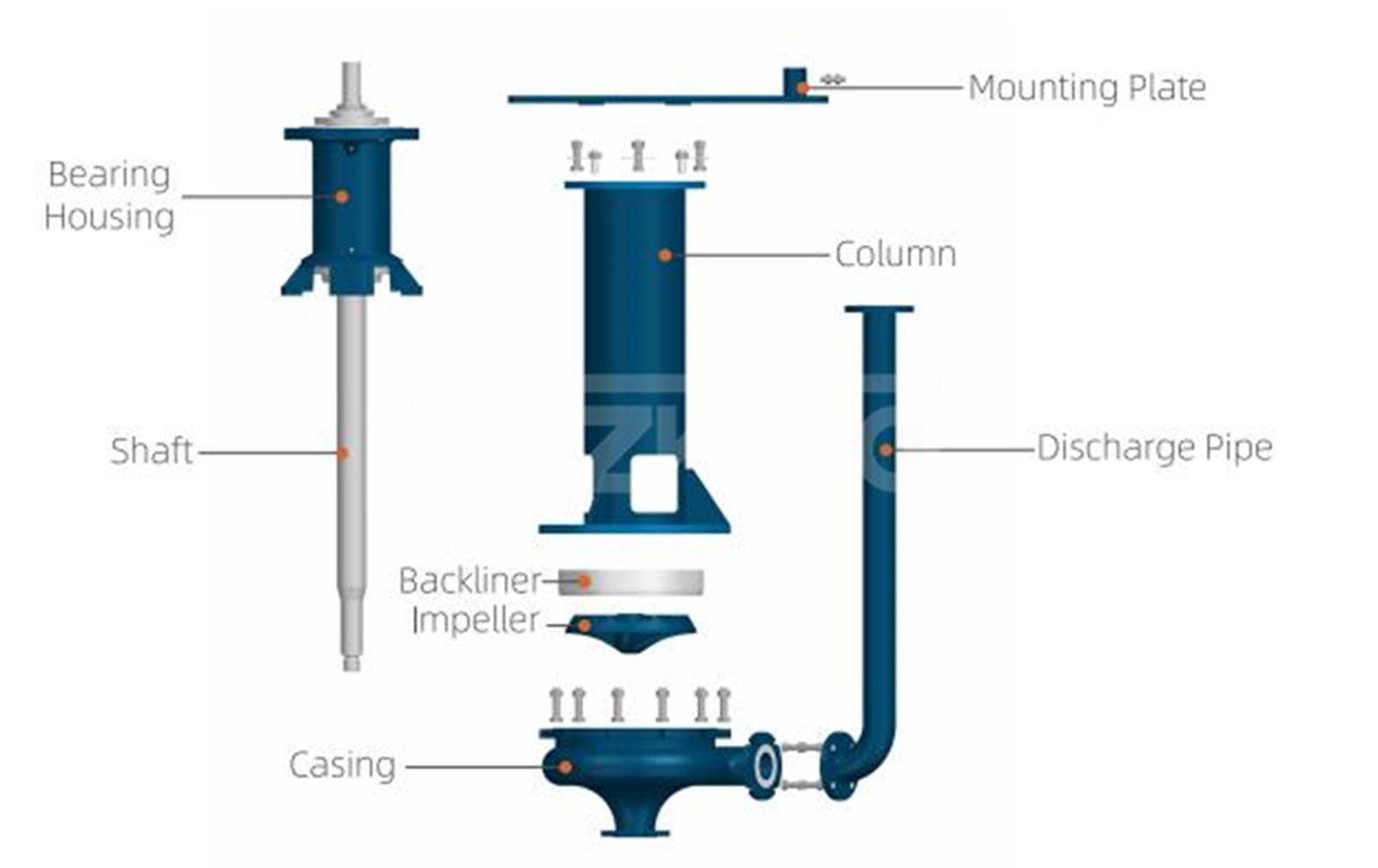

Корпус подшипника

Вал

Монтажная пластина

Колонка

Нагнетательная труба

Задний вкладыш

Рабочее колесо

Корпус насоса

Ключевые особенности

Все металлические компоненты проточной части

Цельнометаллическая конструкция компонентов проточной части без футеровки подходит как для горизонтальной, так и для вертикальной конфигурации.

Утопленное рабочее колесо

Уникальная конструкция рабочего колеса с углублением создает внутренний вихрь, который передает энергию перекачиваемой среде.Эта мягкая передача энергии значительно ограничивает степень деградации частиц по сравнению с обычными насосами.

Одинаковые входные и выходные размеры

Впускные и выпускные отверстия одинакового размера определяют максимальный размер частиц, с которым может справиться насос, ограничивая потенциальные блокировки, которые могут возникнуть при перекачивании крупных частиц.

Корпус большого объема

Конструкция корпуса большого объема снижает скорость, дополнительно уменьшая износ и деградацию частиц.
Надежный подшипниковый узел для тяжелых условий эксплуатации

Надежные подшипниковые узлы, состоящие из тяжелых конических роликов, минимального вылета вала и жестких валов большого диаметра, способствуют бесперебойной работе как в горизонтальном, так и в вертикальном положении.

Различные длины вала

Наличие вертикального расположения шпинделя является стандартным, а длина вала варьируется в соответствии с обычными сериями насосов CNZKING ZV и ZVR.

Типичные области применения

Перенос углерода

Сточные воды и стоки

«Мягкие» частицы

Низкоабразивная работа

Общая утечка

Алмазный концентрат

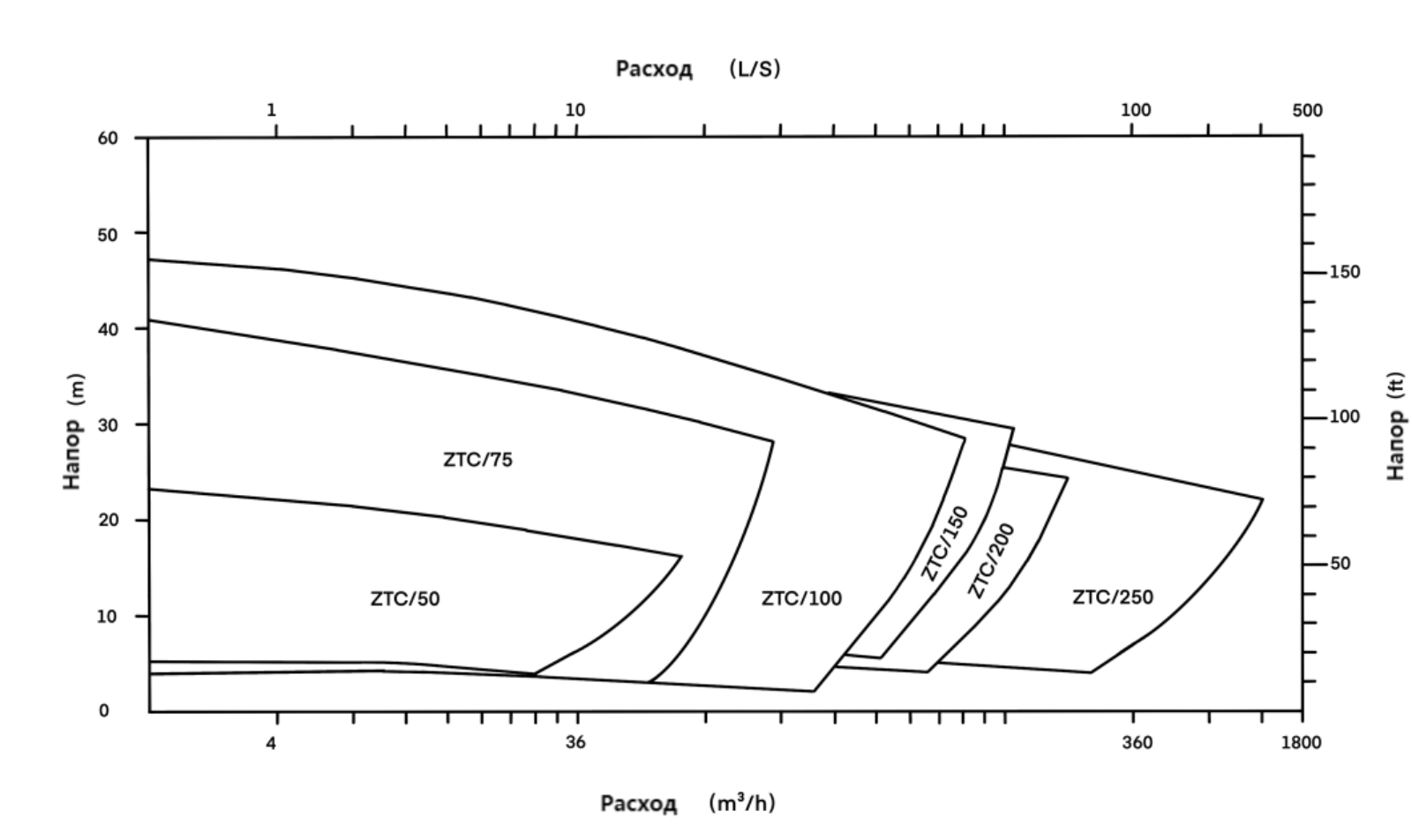

Таблица выбора насоса

Серия ZTC
