Обзор

Насосы серии ZH(R) предназначены для перекачивания сильноабразивных шламов. Эта серия насосов в основном используется в горнодобывающей, электроэнергетической, металлургической, угольной, экологической и других отраслях промышленности для перекачки шламов, содержащих сильные абразивные твердые частицы.

Технические характеристики

Диапазон размеров нагнетания: от 25 до 450 мм [от 1 до 18 дюймов]

Расход до: 5000 м3/ч [22 000 галлонов в минуту]

Напор: 73 м [240 футов]

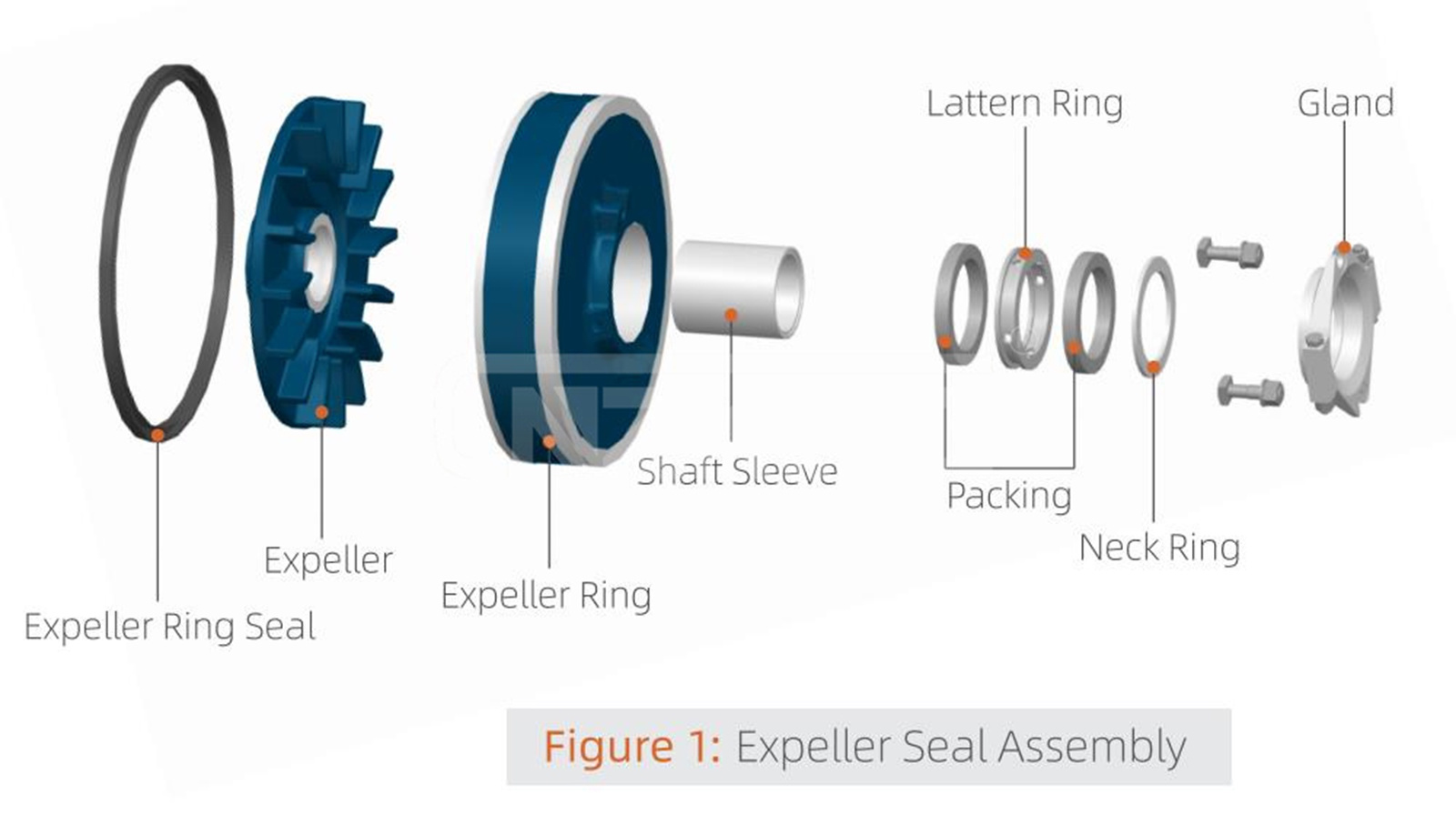

Рисунок 1 Сборка экспеллерного уплотнения

Кольцо уплотнительное

Экспеллер

Корпус эскпеллера

Втулка вала защитная

Фонарное кольцо

Набивка

Кольцо

Втулка сальника

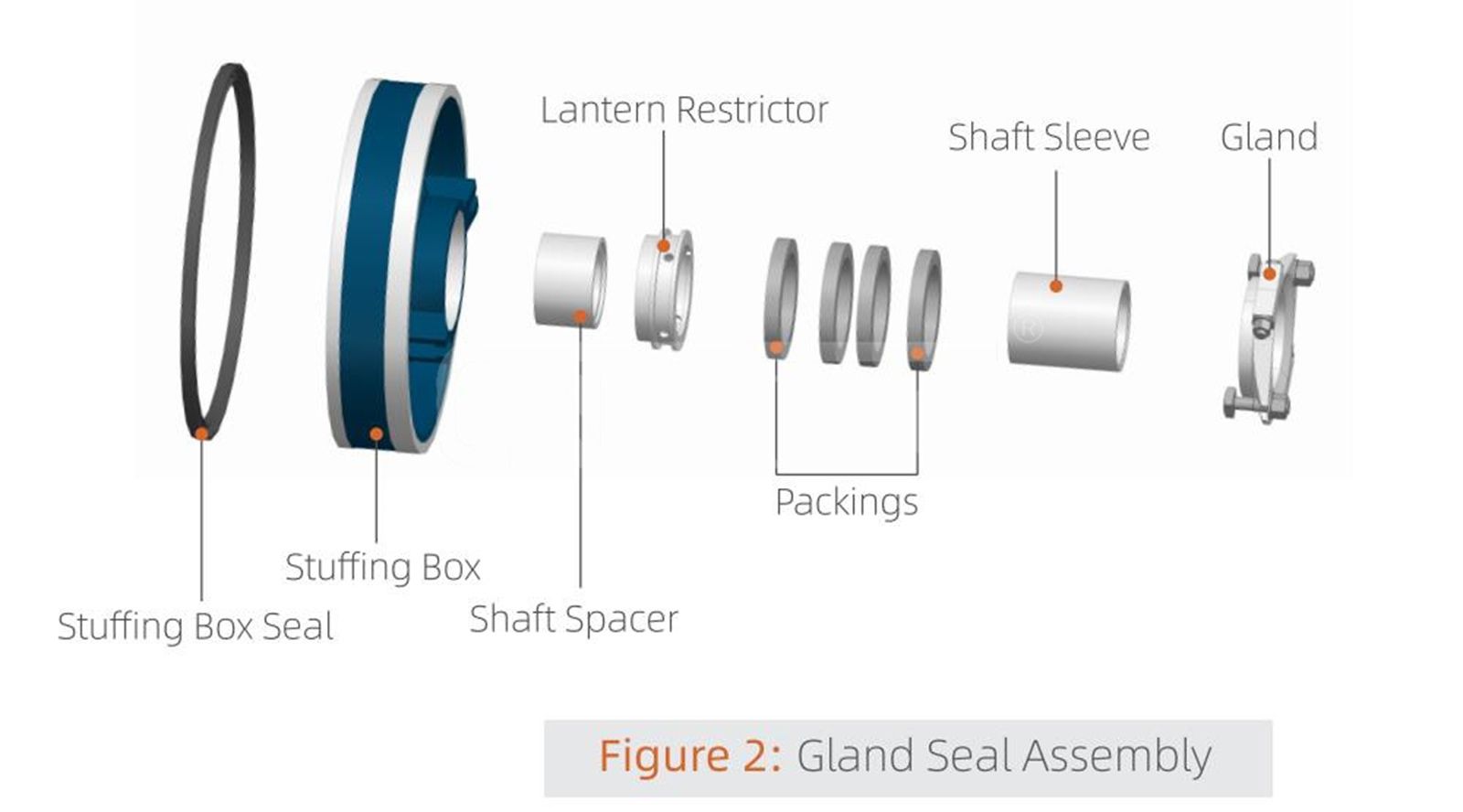

Рисунок 2:Сборка сальникового уплотнения

Кольцо уплотнительное

Корпус сальника

Дистанационное кольцо

Ограничитель-рассекатель

Набивка

Втулка вала защитная

Втулка сальника

Особенности и преимущества продукции

Шламовые насосы серии ZH(R) представляет собой двухкорпусными насосами.Материал футеровки может быть металлическим или резиновым,они взаимозаменяемы, поэтому нет необходимости менять насос целиком, что снижает материальные затраты и эксплуатационные расходы.

Корпус насоса соединен болтами, которые легко разбираются, просты в обслуживании и экономят затраты на техническое обслуживание.

Противоизносные и антикоррозионные материалы, проверенные рынком, обеспечивают более длительный срок службы и более низкую стоимость.

Подходящий тип уплотнения вала может быть выбран для каждого конкретного рабочего условия.

Экспеллерное уплотнение--не требуется вода для ополаскивания(рисунок 1)

Сальниковое уплотнение--трубуется чистая вода для полоскания(рисунок2)

Механическое уплотнение--трубуется чистая вода для полоскания

Рабочее колесо типа "WRT" представляет собой модернизированный продукт ZH (рис. 4), в котором значительно улучшена эффективность, уменьшен кавитационный напор и уменьшена абразивность.

Рисунок. 3 Компоненты проточной части с высоким содержанием хрома и эластомера

Подшипниковый узел

Кронштейн

Корпус насоса

Эластомерные компоненты проточной части

Компоненты проточной части с высоким содержанием хрома

Крышка насоса

Типичные области применения

Процесс флотации завода: шламовый насос используется для доизмельчения и флотации

Перевозка хвостов на дальние расстояния

Циклонный питательный насос

Насос для мокрой дробилки

Производительность шаровой мельницы

Крупнозернистый песок

Переработка полезных ископаемых

Выбросы мельниц

Обогащение угля

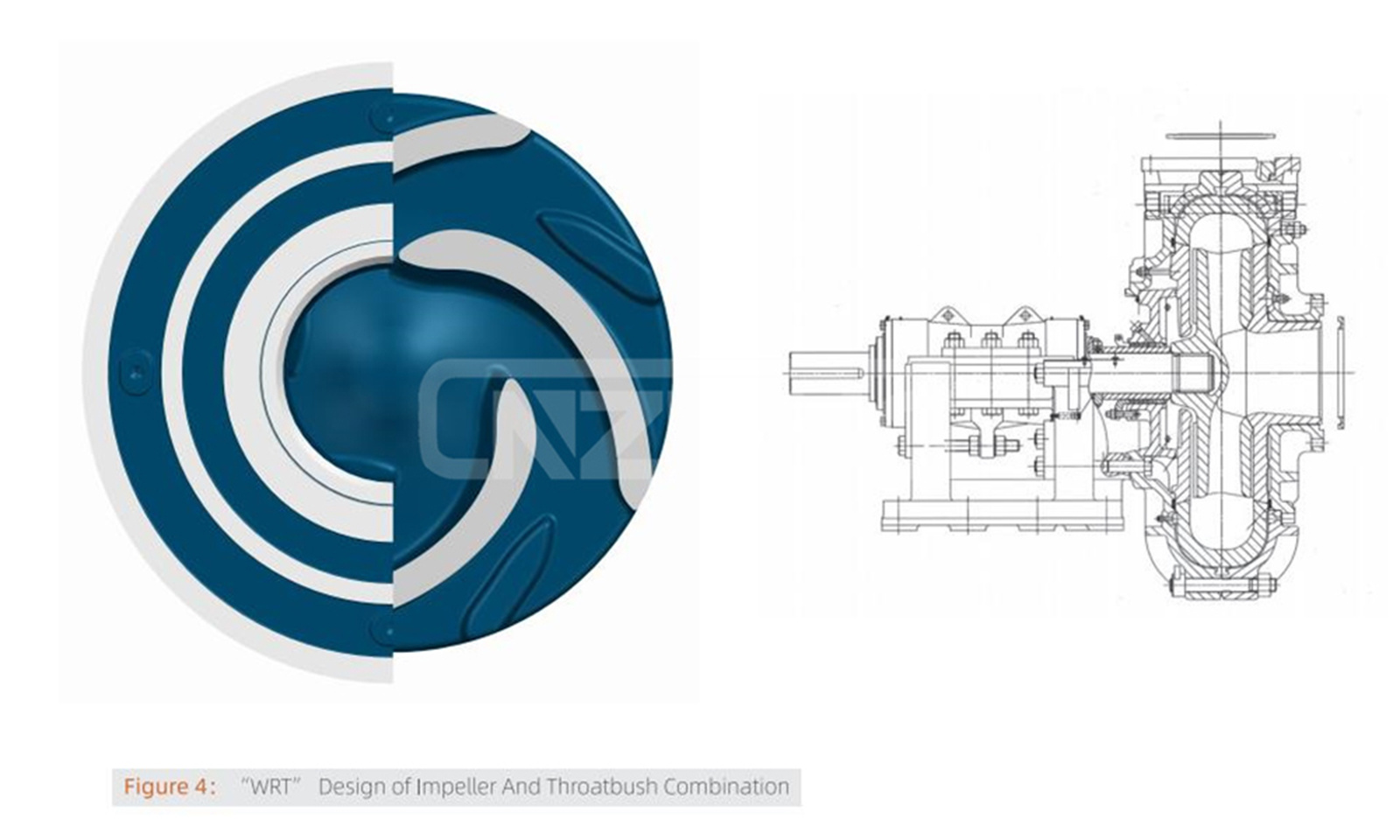

Рисунок 4 Конструкция «WRT» с комбинацией рабочего колесо и переднего бронедиска

Таблица выбора насоса

Серия ZH(R)

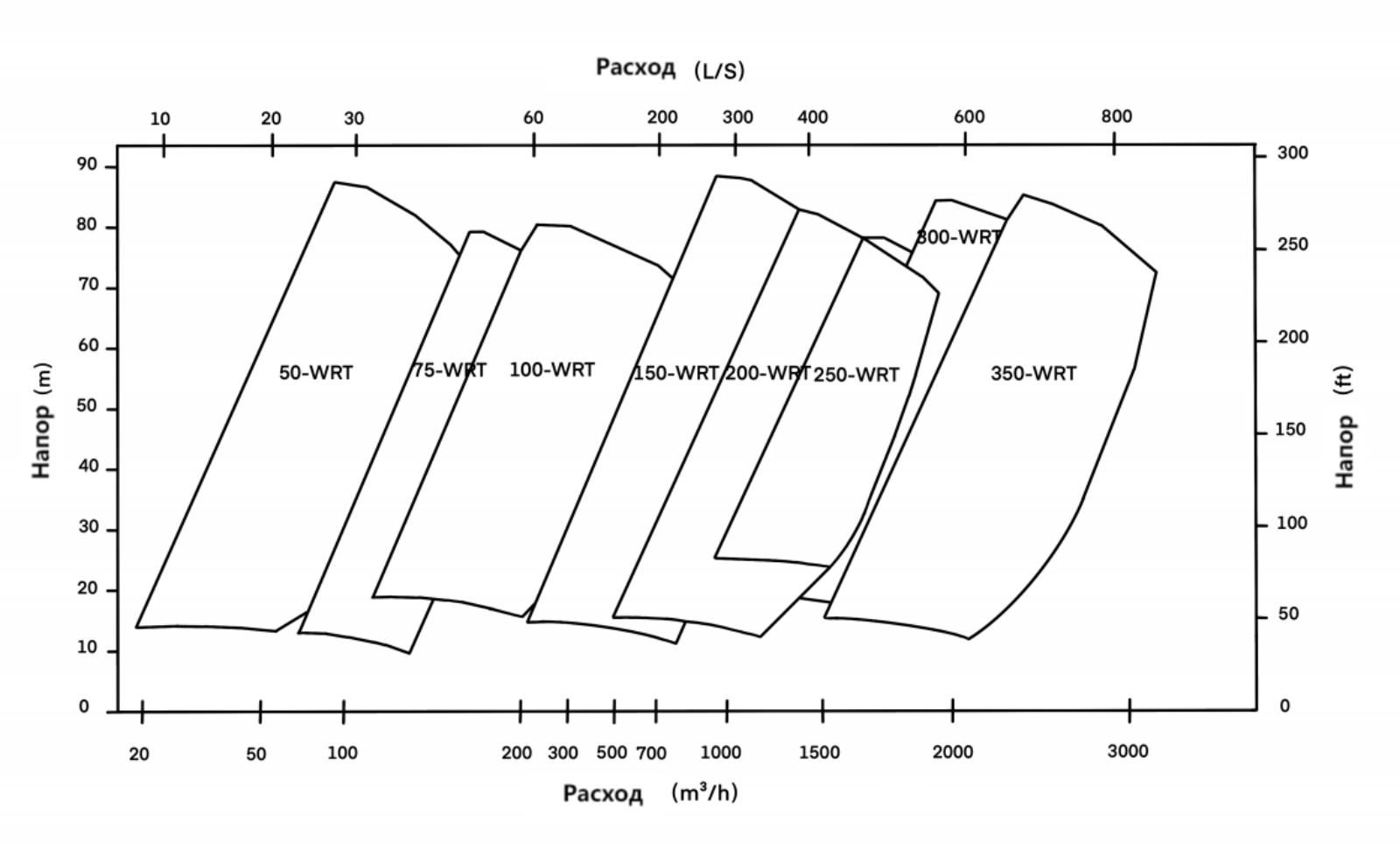

Серия ZH(R) с конструкцией «WRT»
